UMBRA H1N140-10M7 UMBRA Groub丝杆 产品参数

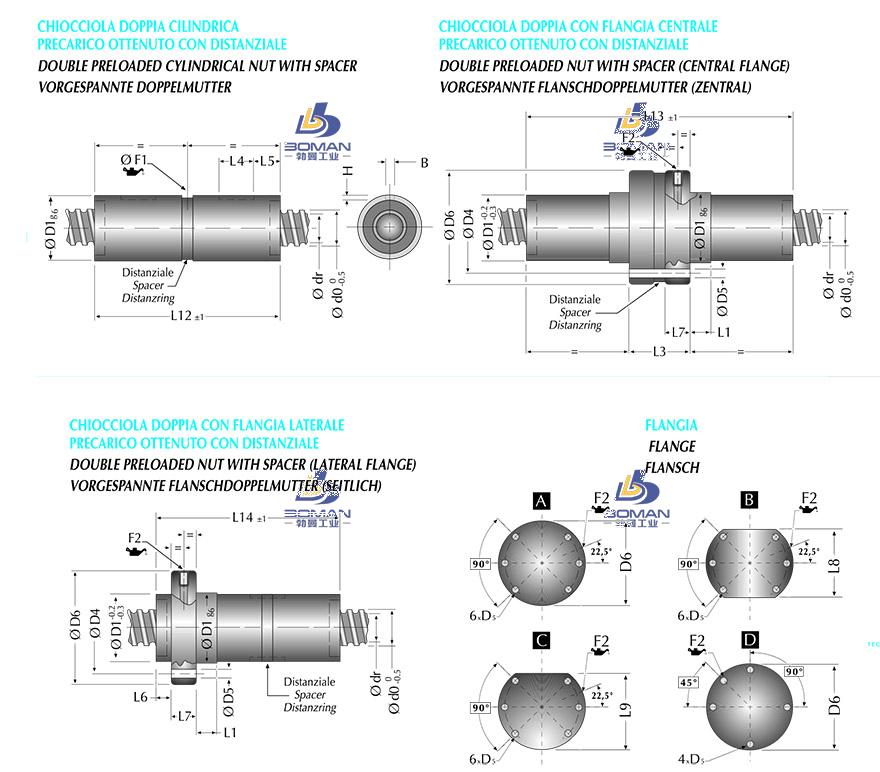

尺寸 单位：mm
| 丝杠轴外径 | 140 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 133.7 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 7.144 |
|
| 精度等级 | ||
| 螺母直径 | 165 |
|
| 法兰直径 | 222 |
|
| 螺母长度 | 146 |
|
| 螺母安装 | PCD | 196 |
| 额定动负载 | CaN | 290300 |
| 额定静负载 | C0aN | 503400 |
| 有效圈数 | 7 |
|
| 法兰盘宽度 | 25 |
|
| 法兰安装孔通孔直径 | 17,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 4335 |
UMBRA H1N140-10M7 UMBRA Groub丝杆此型号部分数据来源于NSK W5012Z-582ZMTX-C3-BB NSK管循环丝杠
